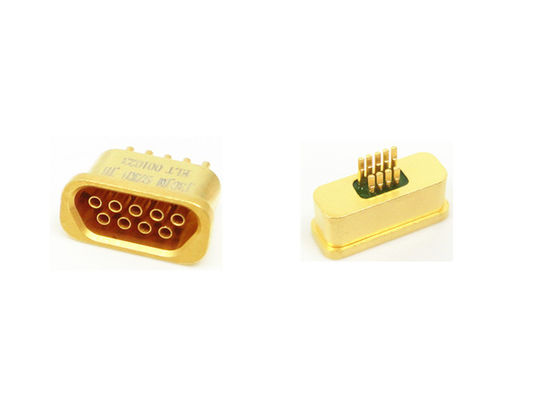

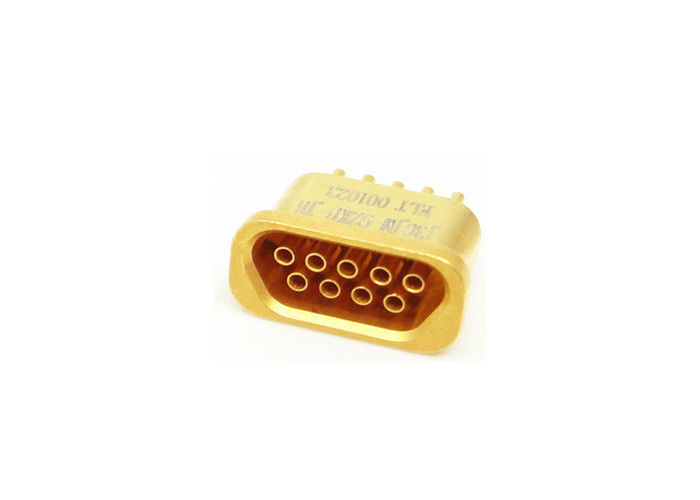

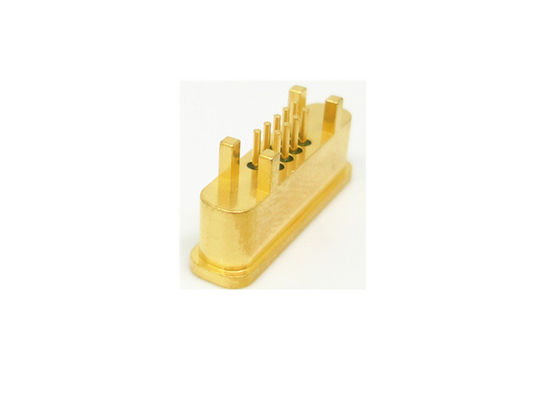

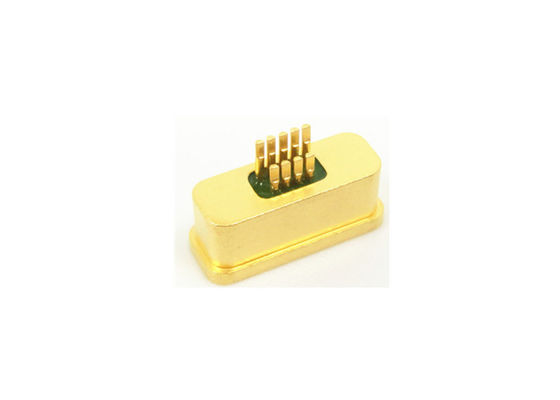

Conector de la serie Micro-D J30JM con sello hermético de 9 pines
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Cáscara: | Aleación de aluminio | Área de sección: | 0.1-0.15 mm2 |
|---|---|---|---|
| Estándar: | MIL-DTL-83513 | Clasificación actual: | 3A |
| Tipo de contacto: | micro pin de torsión, recubierto de oro | Nombre del producto: | J30JM, Micro-D, D-sub, MDM |
| Tipo: | Receptor | Cable: | Código de colores |
| Contacto: | 9 pines | Paltado: | Recubrimiento de oro |
| Resaltar: | conector rectangular de j30j,conector micro de d |
||
Sello hermético de 9 pines de contacto Micro-D Rectangular Conector de la serie J30JM con chapa de oro
Los conectores femeninos micro rectangulares J30JM son enchufes herméticos con dieléctrico en vidrio y un espaciado de contacto de 1,27 mm. Para los estilos de terminación de extremos, pueden aplicarse a cables con área seccional Φ0.1-0. ¿ Qué pasa?.15mm2, o soldados directamente en PCB. Estos conectores están diseñados exclusivamente para las condiciones en las que se requiere un sellado hermético.conexión confiable, excelente eficacia de blindaje electromagnético, resistencia a las vibraciones y los golpes, etc.
Arreglos de contacto(Visión de la cara de la inserción del alfiler) |
No obstante lo dispuesto en el apartado 1 del presente artículo,
1Los conectores comunes incluyen 6 subfamilias: conectores de contacto de crimp, conectores de contacto de soldadura, contacto en línea
para los PCB N, contacto en línea para los PCB N-J, contacto en ángulo recto para los PCB W, contacto en ángulo recto para los PCB W-J.
2, J30J-9TJL, la "TJ" significa "Enchufe"
Especificación:
Válvulas de carga de las máquinas de ensayo
Clasificación de corriente: 3A
La hermecidad: ≤ 1,01 X 10E-09 Pa·m3/s
Resistencia de contacto: ≤ 10 MΩ
Resistencia al aislamiento: ≥ 1000 MΩ
Válvula de resistencia dieléctrica: 300V
Durabilidad: 500 ciclos
Temperatura ambiental: -55 °C ~ + 125 °C
Humedad relativa: +40°C hasta el 95%
Vibración: 10 Hz~ 2000 Hz 196 m/s2
Aceleración total RMS: 23.1 G
Impacto: 735m/S2
| La dimensión exteriorDibujo |
| Número de modelo. | - ¿ Qué? | L1 | Enchufe de apareamiento | No obstante lo dispuesto en el apartado 1 |
| J30JM-9ZK | 9.2 | 8.2 | J30JB-9TJ | 1. ZK=Socket/Female (receptor)
2. TJ=Pin / Hombre (contacto)
3. M=hermético
4. Tamaño de la cáscara de diseño de contacto:
--9,15,21,25,31,37
5. JH=superficie de unión
|
| J30JM-9ZK-JH | 9.2 | 8.2 | J30JB-9TJ | |
| J30JM-15ZK | 13 | 12 | J30JB-15TJ | |
| J30JM-15ZK-JH | 13 | 12 | J30JB-15TJ | |
| El J30JM-21ZK | 16.8 | 15.8 | Se trata de un sistema de control de las emisiones. | |
| El objetivo de las medidas es: | 16.8 | 15.8 | Se trata de un sistema de control de las emisiones. | |
| J30JM-25ZK | 19.3 | 18.3 | Se trata de un sistema de control de las emisiones de gases de escape. | |
| J30JM-25ZK-JH | 19.3 | 18.3 | Se trata de un sistema de control de las emisiones de gases de escape. | |
| J30JM-31ZK | 23.2 | 22.2 | Se trata de un sistema de control de las emisiones de gases de escape. | |
| J30JM-31ZK-JH | 23.2 | 22.2 | Se trata de un sistema de control de las emisiones de gases de escape. | |
| J30JM-37ZK | 26.9 | 25.9 | J30JB-37TJ | |
| El número de unidades de carga de las unidades de carga de las unidades de carga | 26.9 | 25.9 | J30JB-37TJ |
Aplicaciones:
- Aviónica, radares
- Misiles y sistemas de guía
- Equipo a bordo
- Sistemas de telecomunicaciones
- Sistemas de navegación
- Centros de investigación
- Aplicaciones médicas
- Cable a cable
- Junta para el cable
- Montaje de superficie (SMT) de tabla a cable
Características:
-- Sellado herméticamente por vidrio sinterizado
-- Distancia de contacto: 1,27 mm (0,05")
-- Tamaño del alambre: 0,1-0,15 mm2
-- 1, 2 opciones en bruto
-- 9-37 contactos
-- ahorrar espacio y peso.
- Excelente resistencia a golpes y vibraciones.
-- El extremo se puede soldar directamente a PCB
Tipo de producto:
- Serie J30J
- Serie J30JM (hermética)
- Serie J30 (plástico)
- Serie J50J
- La serie J55A
- Serie J55AM (hermética)
- La serie J56J
No obstante lo dispuesto en el apartado 1 del presente artículo,
Podemos suministrar más de 1000 tipos de Miro-D.Serie J30JConectores, si no coincide con su solicitud, por favor póngase en contacto con nosotros.
