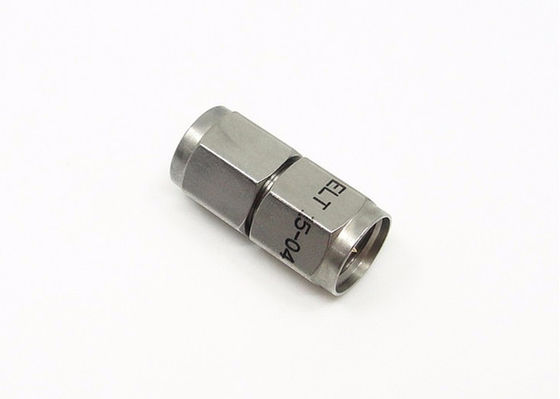

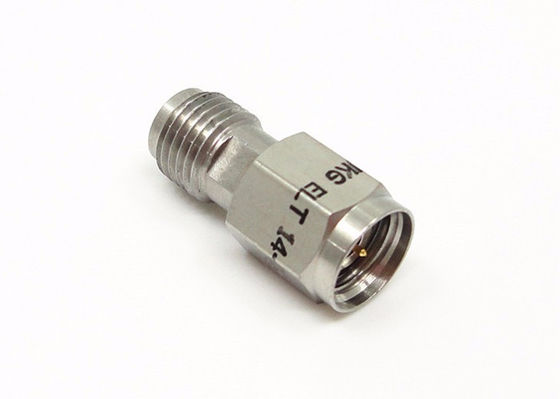

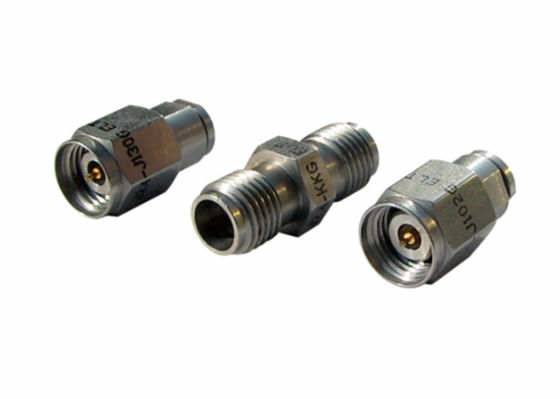

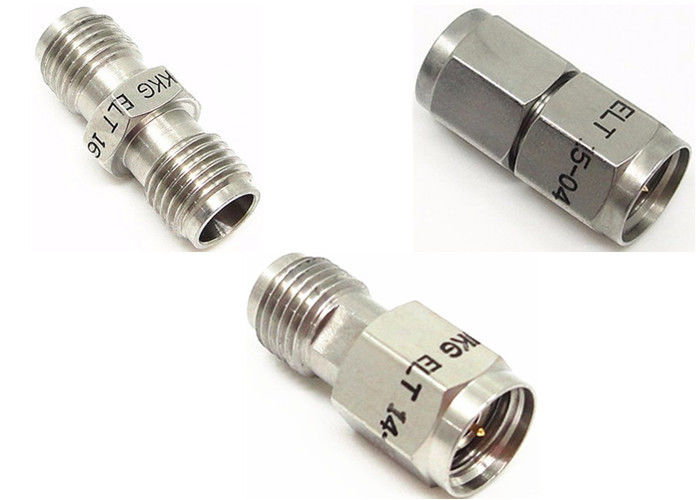

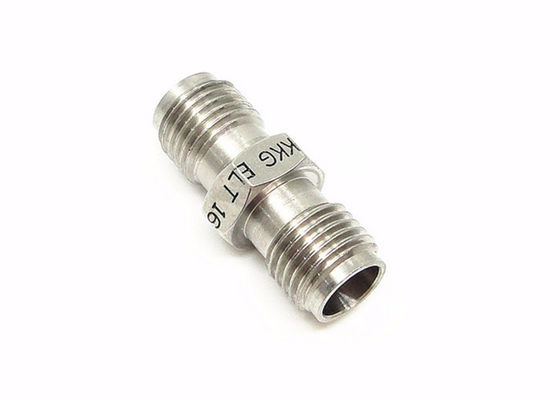

Conectores de onda milimétrica de 2,4 mm
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | 2.4m m RF Conector coaxial | Enchapado: | Revestidos de oro o níquel |
|---|---|---|---|
| Impedancia: | 50Ω | Certificado: | CE RoH |
| Tipo: | Hombre/Mujer | ||
| Resaltar: | Conectores de cable coaxial,conectores coaxiales de la microonda |
||
Conectores de onda milimétrica de 2,4 mm directos de fábrica de súper calidad con alta frecuencia
2.4 El tipo de producto es un conector de onda milimétrica de alto rendimiento, con una frecuencia de 50 GHz, que utiliza una conexión roscada de interfaz de aire, con características de pequeño volumen, peso ligero y alta frecuencia de uso,conexión confiable, se utiliza ampliamente en dispositivos de medición de microondas de alta frecuencia y ondas milimétricas.
Los conectores coaxial de 2.4mm de alta precisión de 50 ohms para uso general de RF y microondas. These high performance connectors are used in a wide variety of test and measurement settings ranging from cellular to satellite communications for the proper matching of equipment and cable interconnectLos conectores están construidos con un acero inoxidable duradero y están diseñados para soportar un uso repetido.
Especificación
|
Características eléctricas
|
||||
|
Impedancia
|
50Ω
|
|||
|
Rango de frecuencia
|
DC50GHz
|
|||
|
Voltagem nominal
|
170VRMS (nivel máximo del mar)
|
|||
|
Dieléctricos Resistencia al voltaje
|
500VRMS (nivel máximo del mar)
|
|||
|
Resistencia al aislamiento
|
≥ 5000MΩ
|
|||
|
Resistencia de contacto |
El conductor externo
|
≤ 2 mΩ
|
||
|
Conducción central
|
≤ 3 mΩ
|
|||
|
VSMR
|
≤ 1,05 + 0,005f
|
|||
Dibujo detallado
Características:
• El conector de 2,4 mm es un conector de microondas de precisión.
• Construcción de acero inoxidable
• Rendimiento eléctrico superior a 50 GHz
• Conectores en las opciones de lanzamiento final y brida
• Adaptadores para 2,4 mm, SMP, 2,92 mm, SMA.
• Ideal para aplicaciones que requieren transmisión de alta frecuencia
• Interfaz de acoplamiento de conectores según MIL-STD-348
• Rendimiento eléctrico superior hasta 50 GHz
• Excelente fiabilidad en condiciones de choque y vibración extremas
• Conectar rápidamente los enchufes y el adaptador del cable
Ventajas:
| Productos normales | Productos de élite | |
| Rango de frecuencia | CC~40 GHz | DC ~ 65 GHz |
| VRSR | ≤ 135 | ≤ 13 |
| Durabilidad | 300 ciclos | > 500 ciclos |
Aplicación:
* Aviónica, radares
* Sistemas de navegación
* Misiles y sistemas de guía
* Sistemas de telecomunicaciones
* Instrumentación
* Automotrices
* Computadoras y redes locales
* Telecomunicaciones
* Centros de investigación
* SComunicaciones por satélite
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
