Conector de la serie J30J de 25 pines, rectangular miniaturizado
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | J30J Miniaturizado Rectangular | Área de sección: | 0.1-0.15 mm2 |
|---|---|---|---|
| Tipo de terminación: | soder / alambre de soldadura | Tipo de contacto: | micro pin de torsión, recubierto de oro |
| Espaciamiento entre contactos: | 1.27m m | Material: | Aleación de aluminio |
| Longitud del cable: | 200 mm | ||
| Resaltar: | conector rectangular de j30j,conector micro de d |
||

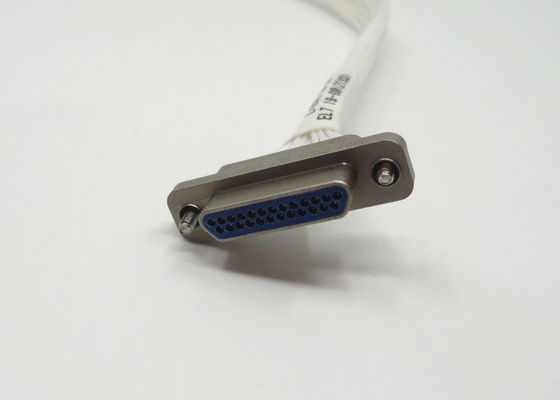

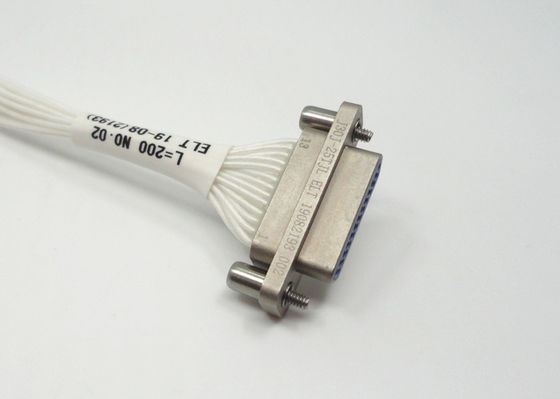

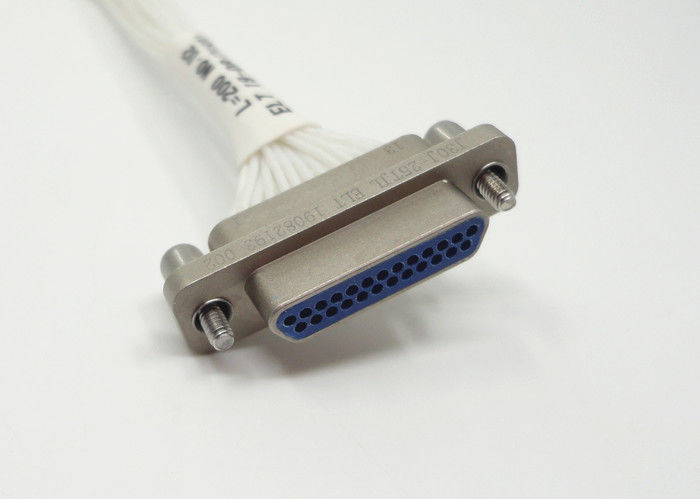

Conector Micro-D Rectangular Miniaturizado J30J de 25 pines con cable de 200 mm
Características:
- Espaciamiento de contactos de 0.635 mm, 1.27 mm, 1.91 mm
- Opciones de 1, 2, 3, 4 filas
- Pin torcido, alta densidad de contacto
- 9-100 contactos
- Calificación MIL-DTL-83513
- Elección de modelos rectos y en ángulo recto
- Ahorro de espacio y peso.
- Excelente resistencia a golpes y vibraciones.
- Baja resistencia de contacto, alta capacidad de corriente, alta rigidez dieléctrica.
- Conectores y conjuntos de cables diseñados a medida.
- El estilo de terminación es contacto crimpado, y la red es (fila × línea) 1.27×2.54.
Tipos:
- Serie J30J
- Serie J30JM (Hermético)
- Serie J30 (Plástico)
- Serie J50J
- Serie J55A
- Serie J55AM (Hermético)
- Serie J56J
Aplicaciones:
- Sistemas de navegación
- Centros de investigación
- Aplicaciones médicas
- Tarjeta a Cable
- Aviónica, radares
- Misiles y sistemas de guía
- Equipos a bordo
- Sistemas de telecomunicaciones
- Montaje en superficie (SMT) Tarjeta a Cable
Este producto de la serie es equivalente a los productos de la serie MDM americana, etc., la carcasa es de aleación de aluminio, el espacio entre contactos es de 1.27 mm, se aplica a la sección transversal del núcleo del cable de 0.1-0.15 mm cuadrados. El rendimiento de este producto cumple con GJB2446A (especificación general para conectores eléctricos rectangulares de carcasa polarizada micro-miniatura), es equivalente a MIL-DTL-83513, se divide en común (carcasa) y mejorado (carcasa). Con el pequeño espacio de instalación, peso ligero, conexión confiable, excelente protección electromagnética, buena resistencia a los terremotos, etc. Se utiliza ampliamente en equipos y aparatos electrónicos que requieren poco espacio.
Disposiciones de contacto
(Vista frontal de la inserción del pin)
NOTA:
Los conectores comunes incluyen 6 subfamilias: conectores de contacto crimpado, conectores de contacto de soldadura, contacto en línea
para PCB N, contacto en línea para PCB N-J, contacto en ángulo recto para PCB W, contacto en ángulo recto para PCB W-J.
Especificación:
| Clasificación de corriente | 3A |
| Clasificación de voltaje | 300V |
| Resistencia de aislamiento | ≥ 5000 MΩ |
| Durabilidad | 500 ciclos |
| Tensión de resistencia dieléctrica | 800 |
| Temperatura ambiental | -55℃ ~ + 125℃ |
| Humedad relativa | hasta 95% a +40℃ |
| Vibración | 10Hz~ 2000Hz 196m/S² |
| Aceleración total RMS | 23.1G |
| Impacto | 735m/S² |
Dibujo detallado J30J-TJ: (Unidad: mm)
NOTA:
Tenemos más de 10,000 tipos de Conector, si no encuentra el conector que está utilizando, contáctenos con sus detalless.
