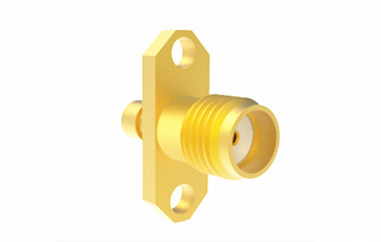

Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Conector de RF SMA | Platación: | El oro |
|---|---|---|---|
| ¿Qué es eso?: | ≤ 13 | Tipo de montaje: | Montura de la brida |
| Voltado de trabajo: | 335V r.m.s en el nivel del mar | Rango de frecuencia: | DC a 18GHz |
| Cuerpo: | Las demás | Sexo: | Jack/hembra |
| Alta luz: | Conector RF SMA de latón,Conector de RF SMA femenino,Conector RF SMA montado en brida |
||
El conector coaxial SMA RF es un conector coaxial compacto de alta frecuencia diseñado de acuerdo con MIL-C-39012.rendimiento mecánico y eléctrico excepcionalComo tal, se ha convertido en el conector coaxial de RF más utilizado. Se emplea ampliamente en comunicaciones de microondas y equipos de medición de microondas.entre otros camposLa serie de conectores de alto rendimiento diseñados por nuestra empresa son capaces de operar a frecuencias de hasta 20 GHz.
Especificación de los conectores SMA Rf:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Interfaz según | Se aplicarán las siguientes medidas: |
| Impedancia | 50Ω |
| Rango de frecuencia | CC a 18 GHz |
| Pérdida de inserción | ≤ 0,30 dB |
| VRSR | Se aplicarán las siguientes medidas: |
| Resistencia al aislamiento | ≥ 5000MΩ |
| Resistencia del centro de contacto | ≤ 3 mΩ |
| Resistencia al contacto externo | ≤ 2 mΩ |
| Ciclos de apareamiento | ≥ 500 |
| Rango de temperatura | -65-+165°C |

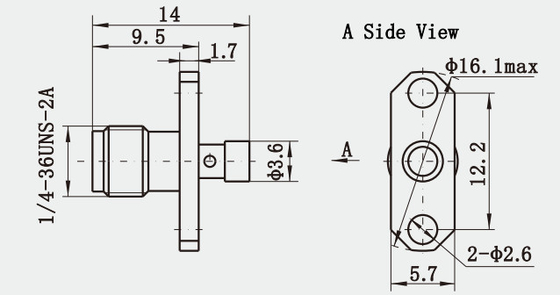

Esquema dibujo deConector RF de montaje de bronce SMA con brida femenina para cable CXN3506/MF108A:
Características del material y mecánicas:
| Características materiales y mecánicas | ||
| El conductor central | Hombre | Las demás: |
| Mujeres | Sn-P Bronce Revestido de oro | |
| Contacto elástico | Con un contenido de aluminio superior a 10%, pero no superior a 50% en peso | |
| Conchas y otras piezas metálicas | Las demás: | |
| Passivación de acero inoxidable | ||
| Cubierta de ajuste | Las demás: | |
| Torque de tensión de conexión | 0.79-1.13N.m | |
| Durabilidad | 500 ciclos | |
| Anillo de sellado | El caucho de silicona | |
| Las demás | PTFE | |
Características clave:
1Tamaño pequeño: Como su nombre indica, "SubMiniature" indica que el conector SMA es más pequeño que muchos otros tipos de conectores coaxial,que lo hace adecuado para aplicaciones donde el espacio es de alta calidad.
2Capacidad de alta frecuencia: El conector SMA está diseñado para manejar altas frecuencias, generalmente hasta 18 GHz, aunque algunas versiones pueden llegar a 26,5 GHz,que lo hace adecuado para aplicaciones de microondas.
3Amplio ancho de banda: junto con las capacidades de alta frecuencia, los conectores SMA pueden transmitir señales a través de un amplio rango de frecuencias sin una degradación significativa en el rendimiento.
Aplicaciones:
1Amplio rango de aplicaciones: debido a su tamaño, ancho de banda y fiabilidad, el conector SMA se utiliza en una amplia gama de aplicaciones, incluidas las telecomunicaciones, los equipos de prueba, los sistemas militares,y instrumentos científicos.
2Interfaz estandarizada: de acuerdo con la norma MIL-C-39012.Los conectores SMA tienen una interfaz coherente que garantiza la compatibilidad con otros componentes y dispositivos que cumplen la misma especificación.
3. Variaciones y adaptaciones: Hay varias variaciones del conector SMA disponibles, incluidas diferentes opciones de terminación (como SMA-J), adaptadores de ángulo recto y modelos de perfil bajo,proporcionando flexibilidad para diversas necesidades de diseño.
Catálogo del producto:
| Adaptador de RF |
| Conector de RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF MCX/MMCX |
| Conector de RF BNCConectores de onda milimétrica (2.4 mm, 2.92 mm) |
| Conjuntos de cables RF |
| Guía de ondas al adaptador coaxial |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
Productos relacionados:
1) Conectores RF SMA femeninos herméticamente sellados
| Número de modelo. | Nota |
| El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. | Las demás: |
2) Femenino Bulkheaf Conector de soldadura de ángulo recto montado SMA
| Número de modelo. | - ¿ Qué? | Nota |
| Se trata de un sistema de control de las emisiones. | 14.8 | |
| Se aplicará el método de evaluación de los resultados. | 13.5 |
- ¿ Qué?No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector SMA, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus datos.
