Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Conector coaxial de RF SMP | Impedancia: | 50Ω |
|---|---|---|---|
| Certificado: | ROHS ISO-9001-2015 | Durabilidad: | 500 ciclos |
| Sexo: | Mujeres | Estilo corporal: | Ángulo recto |
| El material: | Las demás | Método del soporte: | Para el cable |
| Platación: | Revestimiento con oro |

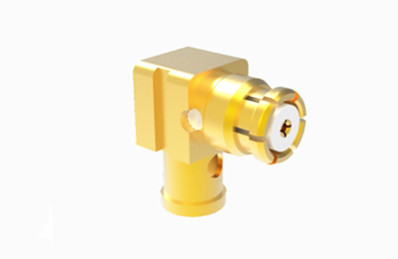

Conector RF de ángulo derecho femenino SMP con chapa de oro para el cable CXN3506/MF108A
La interfaz SMP es un conector en miniatura que tiene el tamaño de los conectores MMCX pero extiende el rango de frecuencia de operación de CC a 40 GHz.La serie de interconexión SMP utiliza adaptadores flotantes de mujer a mujer, a menudo denominados "balas", para facilitar el apilamiento de placas de circuito equipadas con conectores de PCB masculinos SMP.junto con su capacidad para acomodar desalineaciones radiales y axialesSe utiliza ampliamente en módulos coaxiales compactos de alta frecuencia.
1Tamaño compacto: Los conectores SMP están diseñados para aplicaciones donde el espacio es muy reducido y son similares en tamaño a los conectores MMCX (Micro-Miniature Coaxial).Sin embargo, son adecuados para rangos de frecuencia más altos..
2• Largo rango de frecuencia: Los conectores SMP admiten un ancho de banda amplio de CC a 40 GHz, lo que los hace adecuados para varias aplicaciones de comunicación inalámbrica de banda ancha.
3Sistema de conector flotante: las interfaces SMP utilizan comúnmente adaptadores flotantes de mujer a mujer (conocidos como balas), lo que permite conexiones confiables incluso con tolerancias de alineación mecánica,incluidas las desalineaciones radiales y axiales.
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | ||
| Impedancia | 50Ω | |
| Rango de frecuencia | CC~40 GHz | |
| Voltagem nominal | 170VRMS* | |
| Dieléctricos Resistencia al voltaje | 500VRMS* | |
| Resistencia al aislamiento | ≥ 2000MΩ | |
| Resistencia central | El conductor externo | Normal ≤ 2,5 mΩ, sellado ≤ 4 mΩ |
| Conducción central | Normal≤6mΩ, sellado≤26mΩ | |
| VRSR | ≤ 13 | |
| Características materiales y mecánicas | ||
| El conductor central | Hombre | Sn-P Bronce, recubierto de oro |
| Mujeres | de acero o de acerocristal, con un contenido de acero o de acerocristal superior al 30% en peso | |
| Contacto elástico | De metal de hierro o de acero | con un contenido de aluminio superior a 10 ppm |
| Conchas y otras piezas metálicas | Acero inoxidable | Revestido de oro pasivación |
| Las demás | Sinterización de vidrio/PTFE/PEI | |
| Tasa de fuga del producto hermético | 1.01325×10-3Pa·cm3/s | |
Conector de RF de ángulo derecho femenino SMP, recubierto de oro, para cable CXN3506/MF108A:
1Dispositivos médicos: en la industria médica, particularmente en equipos médicos de alta frecuencia como endoscopios o herramientas quirúrgicas, los conectores SMP se pueden utilizar para transmitir datos o señales de video.
2Transmisión de datos de alta velocidad: Los conectores SMP se pueden utilizar en backplanes de alta velocidad o ensambles de cables para centros de datos, servidores y equipos de red para transferencia de datos de alta velocidad.
3Electrónica de consumo: Algunos productos electrónicos de consumo de gama alta, como cámaras digitales, teléfonos inteligentes y tabletas, pueden usar conectores SMP para conexiones de señal o de energía.
| Conjuntos de cables RF |
| Guía de ondas al adaptador coaxial |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
| Adaptador de RF |
| Conector de RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector RF de tipo N |
| Conector TNC RF |
| Conector RF MCX/MMCX |
| Conector RF BNC |
| Conectores de ondas milimétricas (2.4 mm, 2.92 mm) |
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector SMP, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
