Datos del producto:
Pago y Envío Términos:
|

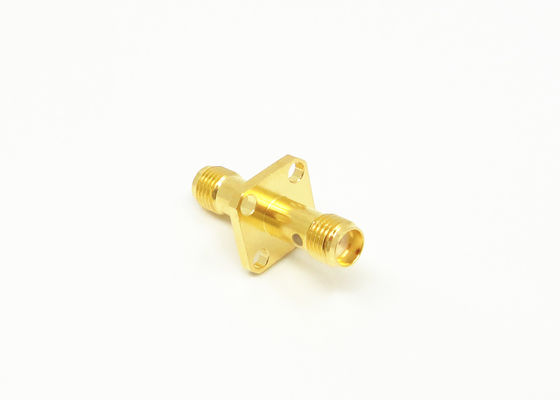

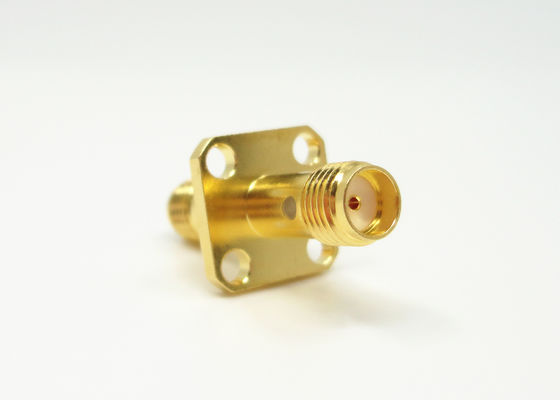

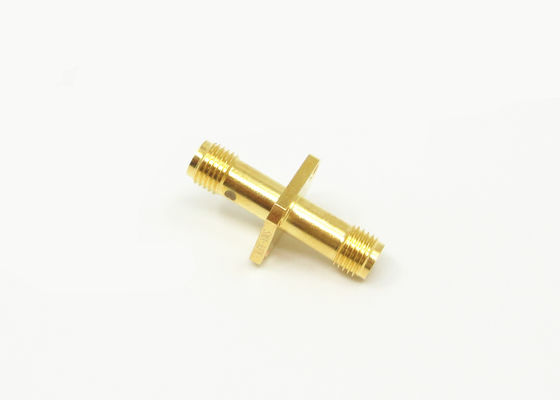

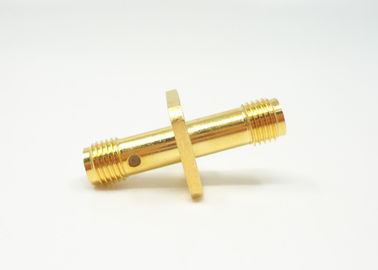

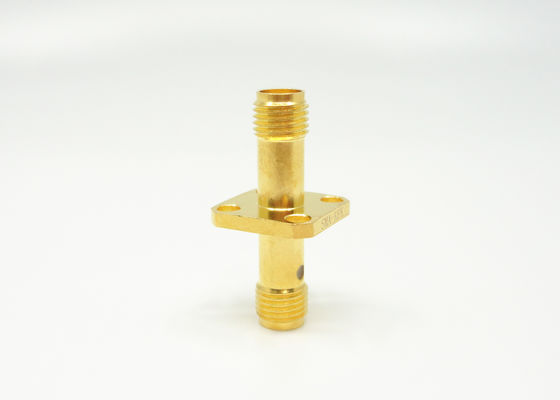

Nombre de producto: | SMA RF Conector coaxial | El platear: | Oro plateado |
---|---|---|---|
Género: | Femenino | Impedancia: | 50Ω |
frecuencia: | DC~18GHz | Durabilidad: | 500 ciclos |
Uso: | Aeroespacial | Material: | latón |
Alta luz: | conector de antena del sma,conector de tabique hermético del sma |
La serie de SMA es las clases de conector coaxial mini, de alta frecuencia del RF, se ha convertido y ha producido según MIL-C-39012. Con características del pequeño volumen, buen ancho de banda, características eléctricas superiores. SMA es los conectores coaxiales más ampliamente utilizados del rf de diversos campos de la comunicación de microonda y del aparato de medición de la microonda. El conector del alto rendimiento desarrollado por nuestra compañía puede alcanzar a 20GHz.
Especificación:
Características eléctricas | |||
Impedancia | 50Ω | ||
Gama de frecuencia | Conecte con el cable DC~12.4GHz del solf | ||
Conecte con el cable semirrígido DC~18GHz | |||
Voltaje clasificado | 335VRMS | ||
Voltaje-resistencia de los dieléctricos | 1000VRMS | ||
Resistencia de aislamiento | ≥5000MΩ | ||
Resistencia de centro | Conductor de centro | ≤3.0mΩ | |
Conductor externo | ≤2.0mΩ | ||
VSWR | ≤1.3 | ||
Características materiales y mecánicas | |||
Conductor de centro | Varón | Oro de cobre amarillo plateado | |
Hembra | El oro de bronce del sn-p plateó | ||
Contacto elástico | Bronce de berilio niquelado | ||
Shell y otras piezas de metal | Niquelado de cobre amarillo | ||
Estabilización inoxidable | |||
Manga que prensa | Niquelado de cobre amarillo | ||
Aisladores | PTFE | ||
Anillo de cierre | Goma de silicona | ||
Durabilidad | 500 ciclos | ||
Ajuste del esfuerzo de torsión de la conexión | 0.79-1.13N los .m |
Características:
Uso:
* espacio aéreo
* banda ancha
* instrumentación
* organizado - antenas de arsenal
* telecomunicaciones
* interconexión del Tablero-a-tablero
Más detalle:
Producto Cataloge:
Adaptador del RF |
Conector de SMA/SSMA RF |
Conector de SMP/SSMP RF |
Conector de TNC RF |
Tipo conector de N del RF |
Conector de MCX/MMCX RF |
Conectores de la onda de BNC RF ConnectorMillimeter (2.4m m, 2.92m m) |
Asambleas de cable del RF |
Guía de onda al adaptador coaxial |
sellos herméticos del Vidrio-a-metal |
Conector de la serie de J30J |
Juntas rotatorias de la microonda |
NOTA:
Tenemos sobre 10.000 tipos de conector de SMA, si el conector que usted está utilizando no se encuentra, nos entra en contacto con por favor con sus detalles.
